2維斷面消波數值水槽

2D斷面消波數值水槽

2022.08.10

一、目的

筆者於1990年代利用邊界元素法，設計出一系列消波式數值2D造波水槽如下述參考文獻。2011年退休後利用Java Applet將之可視化，花費約1年完成並上網供分享。然學生們認為這些研究屬學術對工程實務助益不大，建議編輯工程實務相關手冊。個人此時亦有同感學術成果只是自嗨，當時這些研究主要目的為計劃申請及職務上義務，對現職教師都是壓力，曾有任教職的學生跟我說，研究是件痛苦不得已的事。有沒有這些研究社會不會有實質改變，因此將手頭上的分析軟體全部丟到垃圾筒，專心編輯港灣海岸工程實務相關手冊，歷經10個歲月在2021年完成港灣海岸工程手冊，供學子及甫步入社會的菜鳥參考。2022年初Microsoft宣布中止Java Applet支援，因此辛苦完成的JAVA波浪公式集化為烏有，心有不甘於4月重新學習Visual Studio的Visual Basic，編輯波浪公式集首先將各種波浪現象製成可視化動畫，例如可能可表現瘋狗浪形成的兩波斜向交會等。今首先完成通用的消波式數值2D造波水槽，水槽內配置半潛式、潛水式結構物時的運動，或海底配置消波潛堤時的消波效果等屬客製化動畫將陸續上網。除數值2D造波水槽外，蛇型多方向不規則3D造波水槽、海灘漂砂變形、船體運勤、多本船真時操船模擬等，亦會陸續上網。

二、操作說明

1. 本程式係以執行檔型式供造訪者下載，在造訪者電腦執行。
2. 本程式可為直立壁或斜坡空水槽，以事先對各種波浪設定「預設值」供參考但不保証一定可執行，必要時可合理調整各項數據至可執行。

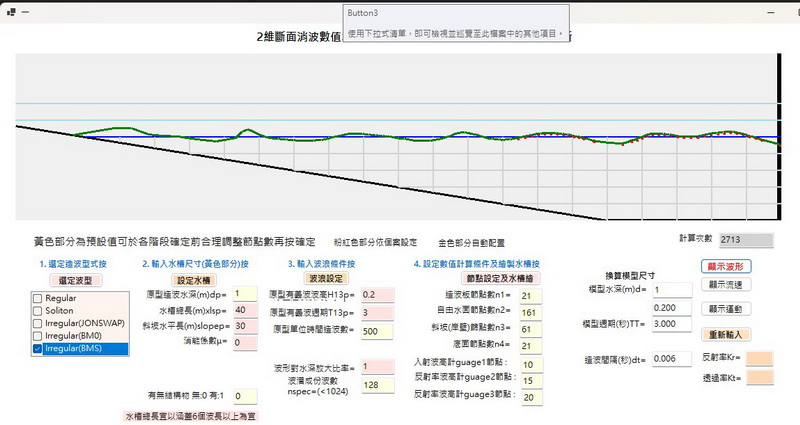

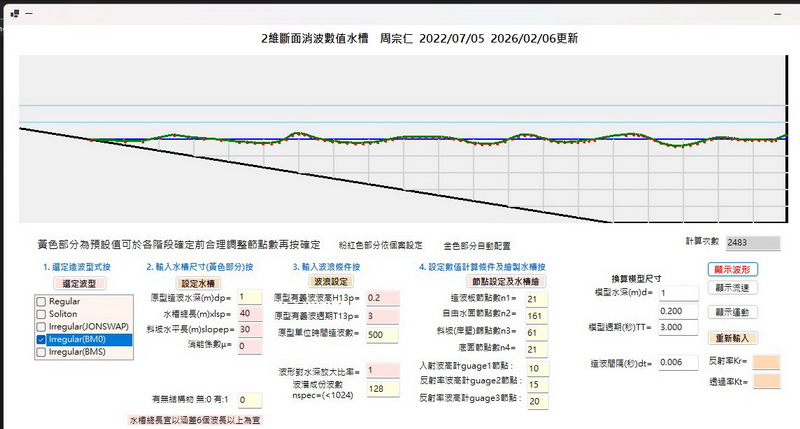

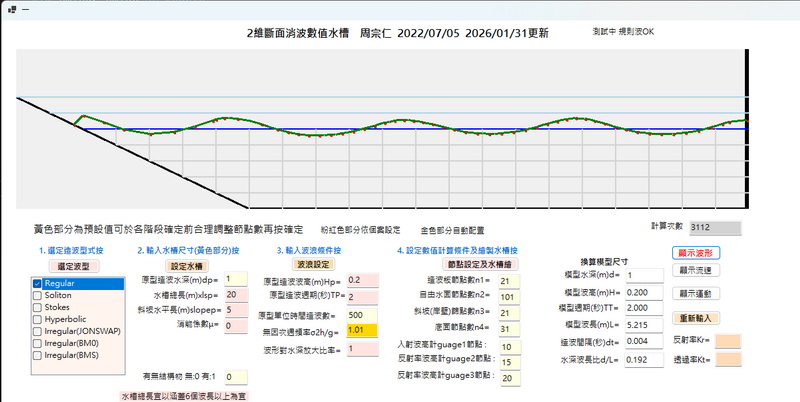

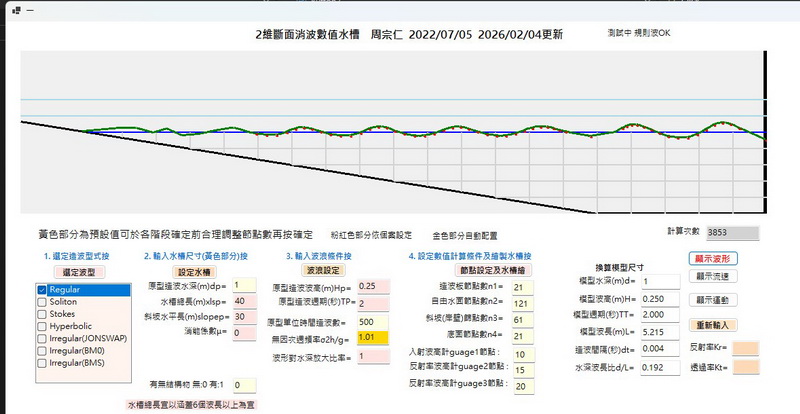

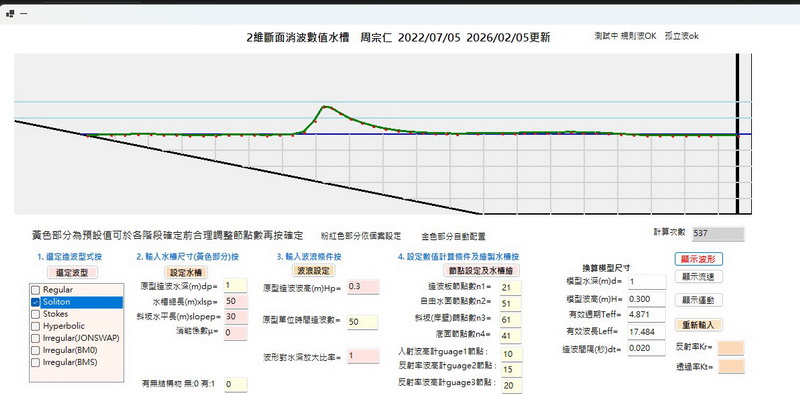

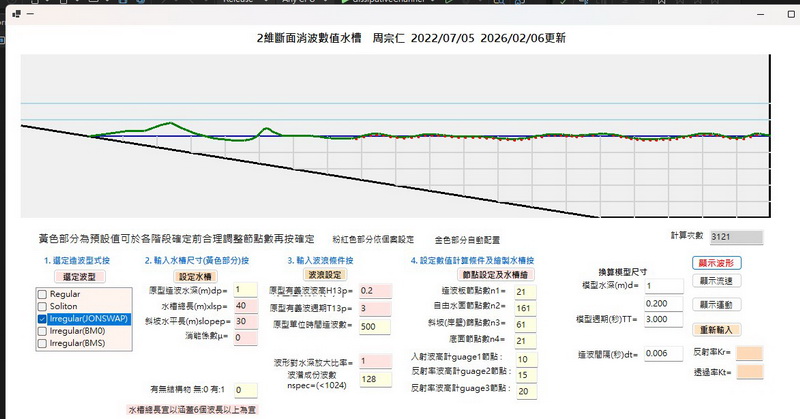

3. 設定步驟如下：
   1.選定造波型式：打✓後按「選定波型」。
   2.設定水槽：可調整水槽長度、水槽水深、有無設置消波段(sponge zone)等後按「設定水槽」。
      3. 波浪設定：可調整造波波高、週期、時間間隔等後按「波浪設定」，造波時間間隔針對不同波型預設不同值，可適度調整。
   4.節點設定：可調整各邊界節點數後按「節點設定」。
   5.全部設定完成後按「開始波動」
4. 本程式時間循環採用無限循環，無法中途暫停，必要時直接關閉程式。

5. 所有水深均轉換為單位水深1m，其他物理項依Froude相似率配合轉換。

三、操作方法

1. 下載壓縮檔，解壓縮

2. 按"保留"

3. 出現"Windows 已保護您的電腦"時，按"其他資訊"，仍要執行。

4. 解壓縮至適當資料夾(自行選定位置及名稱)

5. 執行 dissipativeChannel.exe

6. 輸入波浪條件後，確定

四、參考文獻

1.周宗仁、石瑞祥，1996，斜坡上考量碎波效應波浪變形之研究，港灣技術第11卷第1期。

2. Chou, Chung-Ren, Kwan Ouyang, 1999, The deformation of solitary waves on steep slopes, Journal of the Chinese Institute of Engineers, Vol.22, No 6, pp.805-812.

3. Chou, Chung-Ren, Ruey-Syan Shih and John Z Yim, 2002, Optimizing deployment of sponge zone on numerical wave channel, Journal of the Chinese Institute of Engineers. Vol. 25,No.2, pp.147-156.

4. Chou, Chung-Ren, Ruey-Syan Shih, 1996, Numerical generation and propagation of periodical wave in time domain, Coastal Engineering in Japan, Vol.39, No. 2.

5. Chou, Chung-Ren, Ruey-Syan Shih, 1996, Generation and Deformation of Solitary Waves, China Ocean Engineering, Vol.10 No. 4.

6. Chou, C. R., and K. Ouyang, 1999, Breaking of Solitary Waves on Uniform Slopes, China Ocean Engineering, 13(4).(EI, SCI)

7 Chou, Chung-ren, John Z. Yim , R.S. Shih, 2003,Numerical study on the breaking criterion for solitary waves,China Ocean Engineering .Vol.17,NO.4,pp.589-604. (SCI)

8. Shih, R.S., C.R. Chou, and John Z. Yim, 2004, Numerical investigation on the generation an propagation of irregular waves in a two-dimensional wave tank, China ocean eng., Vol. 18, No, 4, pp. 551-566. (SCI)

9. Shih Ruey-Syan ,Chungren Chou, John Z. Yim, 2006,"Modelling of random waves over submerged breakwaters and its application to reflection estimation",China Ocean Engineering, Vol. 20, No. 2, pp. 243-258. (SCI)

10.石瑞祥、周宗仁、尹彰，2004，二維數值造波水槽不規則波之數值研究，中國燕山大學學報，，第28卷，第2期。

11.周宗仁、石瑞祥、韓文育，2004，斜坡上孤立波碎波指針之數值研究，中國燕山大學學報，，第28卷，第2期。

13. Chou, C.R., John Z. Yim, R.S. Shih and K. Ouyang, 2001, Numerical study on the breaking of solitary wave on slopes, Boundary Element Communications, Vol.12, No.4, pp.3-12. (SCI)

14.Shih, Ruey-Syan*, Weng Wen-kai and Chou Chung-ren, 2013, “Numerical Modeling of Wave Field Around Multiple Submerged Breakwaters", Marine Science, Vol.3, No.3, pp.65-78.

15.周宗仁、石瑞祥、尹彰,2000, 消波式二維數值造波水槽的開發研究，第22屆海洋工程研討會論文集,pp.119-126。

16.周宗仁、石瑞祥、尹彰，歐陽寬,2001, 孤立波碎波指標之數值研究, 第23屆海洋工程研討會論文集。

17. Chou, Chung-Ren, and Kwan Ouyang, 1998, Numerical Study of Solitary Wave on A Mild Slope, ISOPE.
